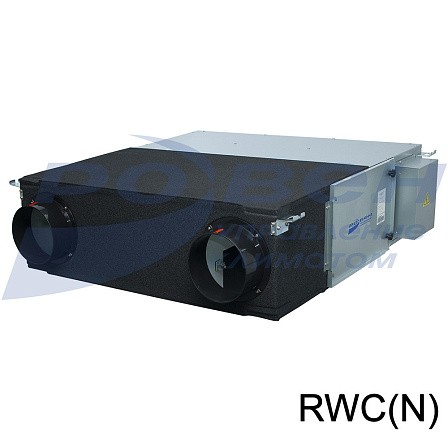

Приточно-вытяжная установка RWC-250-HE (N)
Бесплатный проект

Код: РВР00167699
Товар в наличии
Страна происхождения
КИТАЙ
Единица измерения
шт
Вес (кг)
33
Высота (мм)
270
Длина (мм)
1075
Ширина (мм)
784
декларация открыть документ
190 372,62 ₽
Описание товара
Характеристики
Руководства
Описание товара

Компактные приточно-вытяжные установки RWC(N) РОВЕН улучшают качество воздуха в административных, жилых и общественных помещениях обеспечивают воздухообмен в жилых и коммерческих помещениях, одновременно сберегая тепловую энергию.
Установка типа RWC(N) – это новое поколение приточно-вытяжного оборудования с высокой эффективностью рекуперации, которое, благодаря одновременному притоку и вытяжки, обеспечивает эффективный воздухообмен и приводит к комфортному нахождению людей в обслуживаемых помещениях.
Тип устанавливаемого двигателя: АС-двигатель
Тип устанавливаемого нагревателя: электрический нагреватель (HE)

Преимущества:

  • Компактные размеры корпуса
  • Шумо-, теплоизоляция корпуса толщиной 20 мм
  • Интегрированная автоматика в корпус установки
  • Функциональный сенсорный пульт в комплекте
  • Универсальность монтажа: в горизонтальном и вертикальном положении
  • Класс защиты корпуса IP40 – возможность монтажа в помещении при минимальной температуре окружающей среды - 5 °С
  • Эффективность энтальпийного пластинчатого рекуператора до 77% – осуществляет не только перенос тепла, но и влаги
  • Не требуется отвода конденсата, устройства дренажной системы
  • Отключение по сигналу пожарной сигнализации
  • Минимальный срок ввода в эксплуатацию – концепция «PLUG&PLAY»
  • Возможность управление по Wi-Fi со смартфона (опционально), интеграция установки в комплексную систему «Умный дом», возможность удаленного управления по Modbus

Характеристики товара
Файлы
Приточно-вытяжная установка с энтальпийным рекуператором RWC-HE(N).pdf
Файлы
Приточно-вытяжная установка с энтальпийным рекуператором RWC-HE(N) Grey.pdf

Структурная схема установок RWC(N) с электрическим нагревателем

Структурная схема RWC-HE (N).jpg

Условные обозначения на структурной схеме:

V1 - приточный вентилятор;
V2 - вытяжной вентилятор;
F1 - приточный фильтр G4;
F2 - вытяжной фильтр G4
RP - пластинчатый графеновый энтальпийный рекуператор;
ЕН1 - электрический калорифер в комплекте 220В в корпусе (для моделей 250-500) или 380В выносной (для моделей 600-1200);
ADb - байпасный клапан c электроприводом DM3;
AD1* - приточный клапан с электроприводом DM1;
AD2* - вытяжной клапан с электроприводом DM2;
DM1*, DM2* - электроприводы воздушных клапанов с возвратной пружиной, 220В, on/off;
ЕН2* - электрический калорифер преднагрева;
S1* - шумоглушитель приточный;
S2* - шумоглушитель вытяжной;
DТ1 - датчик температуры наружного воздуха (плюс дополнительный датчик в комплекте для выноса датчика за калорифер преднагрева ЕН2);
DТ2 - датчик температуры приточного воздуха;
DТ3 - датчик температуры вытяжного воздуха;
DT4 - комнатный датчик температуры воздуха (в корпусе пульта);
CР - пульт управления;
АС - контроллер автоматики;
FA - отключение по сигналу «Пожар»;
SH - подключения к системе «Умный Дом» по ModBus RS-485;
Wi-fi* - возможность подключения модуля Wi-fi для управления установкой с мобильного приложения RowenControl;
* - дополнительные устройства/функции по запросу.

Габаритные размеры

RWC чертеж.jpg

Модель

A

В

С

D

E

F

G

H

I

ØM

RWC-250-HE (N)

666

884

720

814

1074

342

112

272

779

146

* Размер С/2 это минимальный размер для зоны доступа при обслуживании установки.

Технические характеристики

Модель

RWC-250-HE(N)

Электропитание RWC(N), В-Ф-Гц

220-1-50

Производительность воздуха, м3/ч

250/200/160

Обогрев

Эффективность
теплопереноса,%

75/76/77

Энтальпия
теплопереноса,%

57/58/60

Охлаждение

Эффективность
теплопереноса,%

68/69/72

Энтальпия
теплопереноса,%

51/53/55

Мощность электронагревателей, кВт

2

Общая потребляемая мощность установки, кВт

2,105

Характеристики вентиляторов

Класс защиты

IP40

Энергопотребление,
кВт

0,105

Номинальный ток,
А

0,48

Частота вращения, об/мин

1050

Материал

ABS

Тип

Центробежные

Уровень звукового давление, дБ(А)

35/33/31

Внутренний блок

Размер без
упаковки,
(ДхШхВ), мм

1075 х 784 х 270

Размер с
упаковкой,
(ДхШхВ), мм

1125 х 830 х 345

Вес нетто/брутто, кг

30/32

Сечение кабелей

Электропитание, мм2

3х2,5

Сигнальный
экранированный, мм2

3х0,75

Диаметр подключения воздуховодов, мм

150

Примечание: Все вышеизложенные данные измерялись при рабочем внешнем давлении, а уровень шума - на расстоянии 1,5 м от RWC (N) при внешнем давлении 0 Па. Завод производитель оставляет за собой право изменять спецификацию оборудования без предварительного уведомления.

Аэродинамические характеристики

RWC(N)-250 аэродинамика.jpg
