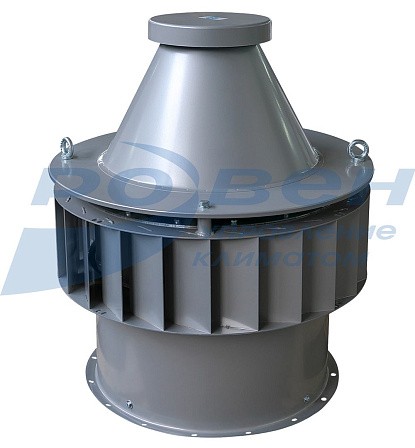

Вентиляторы крышные ВКР

- Корпус из углеродистой стали с полимерным покрытием
- Лопатки, загнутые назад
- Трехфазный асинхронный двигатель серии АИР

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Корпус из углеродистой стали с полимерным покрытием
Лопатки, загнутые назад
Трехфазный асинхронный двигатель серии АИР
Защита от попадания осадков в вентиляционный канал (1-я категория размещения по ГОСТ 15150-90)
Класс защиты электродвигателя IP 54

Вентиляторы выпускаются в общепромышленном исполнении.

Крышные вентиляторы серии ВКР представляют собой радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на узлы прохода или монтажные стаканы типа СМ (см. раздел «Детали систем вентиляции»).

Во избежание протекания атмосферных осадков или конденсата, образуемого на границе влажного воздуха, выходящего из помещения и холодных металлических частей вентилятора, необходимо устанавливать дренажный поддон.

Вентиляторы применяются в стационарных системах вытяжной вентиляции производственных, общественных и жилых зданий. Вентиляторы устанавливаются на крышах зданий и сооружений на стаканы монтажные типа СМ или узлы прохода.

Условия эксплуатации:

- умеренный климат (У) – температура окружающей среды от минус 45 ºС до плюс 40 ºС.

Исполнение вентиляторов по назначению и материалам

Исполнение	Материал	Условное обозначение	Температура перемещаемой среды, ºС	Назначение
Общего назначения	Оцинкованная сталь/ Углеродистая сталь со специальным покрытием	О	-40 … +80	Для перемещения воздуха и других газопаровоздушных сред, не вызывающих ускоренной коррозии оцинкованной стали с содержанием пыли и др. твердых веществ не более 100 мг/м³.

Вентиляторы крышные серии ВКР.pdf

563,04 КБ Скачать

Габаритные и присоединительные размеры (мм)

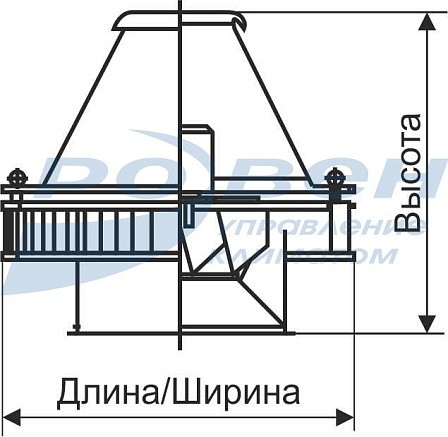

ВКР чертеж.jpg

Модель	D	D1	D2	D3	H	H1
ВКР-3,15	419	400	315	349	573	137
ВКР-4,0	530	490	400	434	700	183
ВКР-5,0	663	613	500	534	820	263
ВКР-6,3	834	772	630	665	1023	323

Технические и аэродинамические характеристики крышных вентиляторов серии ВКР

Акустические характеристики

№ вентилятора	Частота вращения, об/мин	Уровень звуковой мощности, дБ в октавных полосах частот, Гц								Общий, дБа
№ вентилятора	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Общий, дБа
3,15	1500	62	63	68	68	67	62	57	52	71
4,0	1500	78	84	79	77	70	65	65	56	77
5,0	1500	85	91	86	84	77	72	72	63	84
6,3	1000	76	83	87	92	87	80	72	64	92
6,3	1500	90	93	94	90	85	75	72	96	96

Электрическая схема подключения вентиляторов в сеть 380 В

ВКР элсхема.jpg

МАРКИРОВКА:

Вентилятор крышный ВКР-6,3-О-РН-2,2/1000/380-У1
где: ВКР – серия крышного вентилятора;
6,3 – типоразмер вентилятора;
О – общепромышленное исполнение;
РН – комплектация рабочим колесом с назад загнутыми лопатками;
2,2 – мощность электродвигателя, кВт;
1000 – частота вращения рабочего колеса, об/мин;
380 – напряжение питания электродвигателя, В;
У1 – климатическое исполнение и категория размещения по ГОСТ 15150.
