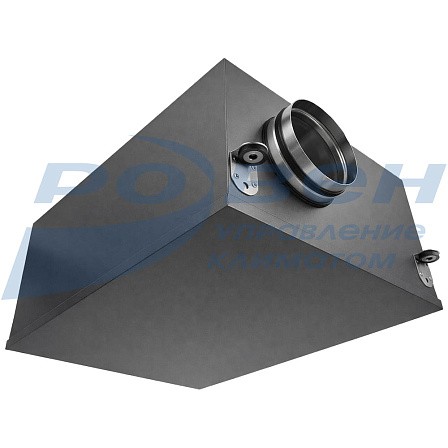

Компактные приточные установки RWN-F Grey РОВЕН – оптимальное решение для вентиляции квартир, частных домов, офисов, магазинов и разного рода небольших пространств. Приточная установка в едином корпусе обеспечивают подачу и предварительную обработку свежего воздуха: фильтрацию и нагрев.
Тип устанавливаемого двигателя: ЕС-двигатель.

Типы устанавливаемых нагревателей:

  • электрический нагреватель (НЕ)
  • водяной нагреватель (W)

Преимущества:

  • Широкий типоразмерный ряд: 20 типоразмеров
  • Диапазон расхода воздуха от 100 м3/ч до 7000 м3/ч
  • Подходит для вентиляции помещений площадью от 40 до 2800 м2
  • Компактные размеры корпуса с минимальной высотой от 250 мм
  • Корпус: 50m - бескаркасная конструкция с шумо-, теплоизоляция корпуса толщиной 50 мм
  • Интегрированная автоматика в корпус приточной установки
  • Функциональный сенсорный пульт в комплекте
  • Универсальность монтажа: монтаж в горизонтальном или вертикальном положении
  • Класс защиты корпуса IP50 - возможность монтажа на улице под навесом
  • Минимальная температура входящего воздуха -35 °С
  • Удобство в обслуживании: панель для обслуживания фильтра, нагревателя, вентилятора, автоматики находится снизу установки
  • Стандартные присоединительные размеры:
               - круглого сечения – от ø100 до ø315 мм
               - прямоугольного сечения – от 400х200 до 1000х500 мм
  • Синхронная работа с вытяжными установками, управление обеими системами с пульта приточной установки (опционально)
  • Отключение по сигналу пожарной сигнализации
  • Возможность управления по Wi-Fi со смартфона, интеграции установки в комплексную систему «Умный дом» с Алисой и возможность удаленного управления по Modbus


Файлы
Приточная установка RWN-F Grey.pdf
3,24 МБ Скачать

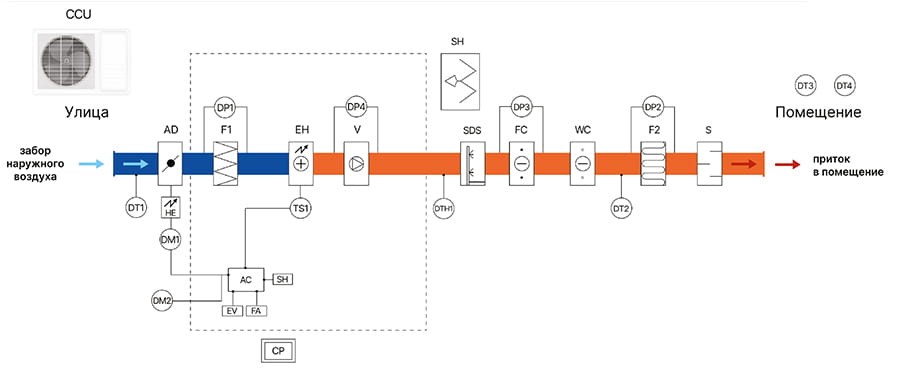

Структурная схема установок RWN-F-HE Grey с электрическим нагревателем

RWN-F_структурная схема электро.jpg

Условные обозначения на структурной схеме:

DТ1*- датчик температуры наружного воздуха;
DТ2 - канальный датчик температуры приточного воздуха;
DТ3* - комнатный датчик температуры воздуха в помещении;
DT4* - комнатный датчик углекислого газа;
TS1 - термостат защиты нагревателя EH;
DTH1* - датчик влажности и температуры;
DP1* - реле перепада давления базового фильтра G4;
DP2* - реле перепада давления дополнительных фильтров F7/F9/HEPA;
DP3* - реле перепада давления обмерзания охладителя;
DP4* - реле перепада давления вентилятора;
НЕ* - подогрев заслонки;
F1 - фильтр G4;
F2*- дополнительный фильтр F7/F9/HEPA;
ЕН - электрический РТС нагреватель;
V - приточный вентилятор с ЕС-двигателем;
SDS* - парораспределительная форсуночная секция;
SH* - пароувлажнитель;
FС* - фреоновый охладитель;
WC* - водяной охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD* - воздушная приточная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
S* - шумоглушитель;
EV* - подключение вытяжного вентилятора с ЕС-двигателем;
АС - контроллер автоматики;
CР - пульт управления;
SH - возможность подключения по протоколу
ModBus RS-485;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу

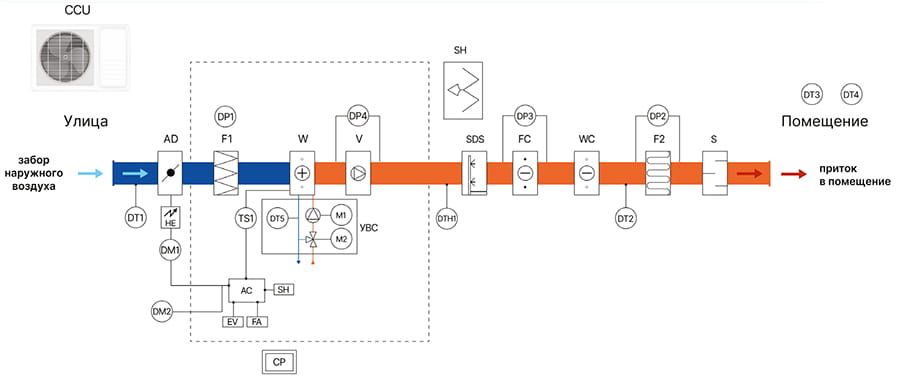

Структурная схема установок RWN-F-W Grey с водяным нагревателем

RWN-F_структурная схема вода.jpg

Условные обозначения на структурной схеме:

DТ1*- датчик температуры наружного воздуха;
DТ2 - канальный датчик температуры приточного воздуха;
DТ3* - комнатный датчик температуры воздуха в помещении;
DT4* - комнатный датчик углекислого газа;
DT5 - датчик температуры обратной воды;
TS1 - термостат защиты калорифера W;
DTH1* - датчик влажности и температуры;
DP1* - реле перепада давления базового фильтра G4;
DP2* - реле перепада давления дополнительных фильтров F7/F9/HEPA;
DP3* - реле перепада давления обмерзания охладителя;
DP4* - реле перепада давления вентилятора;
НЕ* - подогрев заслонки;
F1 - фильтр G4;
F2*- дополнительный фильтр F7/F9/HEPA;
W - водяной калорифер;
V - приточный вентилятор с ЕС-двигателем;
SDS* - парораспределительная форсуночная секция;
SH* - пароувлажнитель;
FС* - фреоновый охладитель;
WC* - водяной охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD* - воздушная приточная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
S* - шумоглушитель;
EV* - подключение вытяжного вентилятора с ЕС-двигателем;
М1* - насос водяного нагревателя;
М2* - привод трехходового клапана;
УВС* - узел водосмесительный;
АС - контроллер автоматики;
CР - пульт управления;
SH - возможность подключения по протоколу ModBus RS-485;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу

Габаритные размеры установок

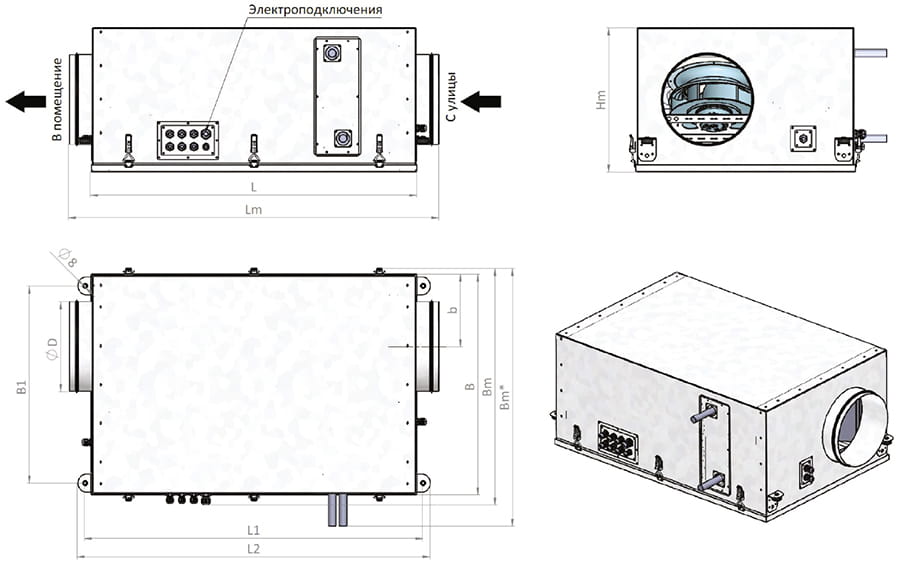

Габаритные размеры установок с круглым присоединительным сечением, мм

RWN-F-EC_габариты круг.jpg

* Bm - размер указан для водяного исполнения.

Типоразмер*

B

L

L1

L2

B1

b

D

Lm

Bm

Hm

Масса, кг

100(HE)

469

797

832

872

404

132

98

910

514

252

31

150(HE), 200(HE)

469

797

832

872

404

132

123

910

514

252

32

250(HE), 300(HE), 400(HE)

532

833

867

907

466

157

158

945

578

299

38

400(W), 500(W)

532

802

842

880

466

157

158

914

597

299

36

350(HE), 500(HE)

562

831

867

907

496

175

198

943

614

340

42

550(W), 600(W)

562

808

848

880

496

175

198

920

627

340

38

600(HE), 800(HE)

612

830

867

907

546

199

248

953

662

397

48

800(W), 850(W)

612

903

943

975

546

199

248

1015

677

397

50

850(HE), 1000(HE)

662

1006

1040

1080

596

220

313

1118

722

440

60

900(W), 1500(W)

662

902

942

974

596

220

313

1014

727

440

59

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.

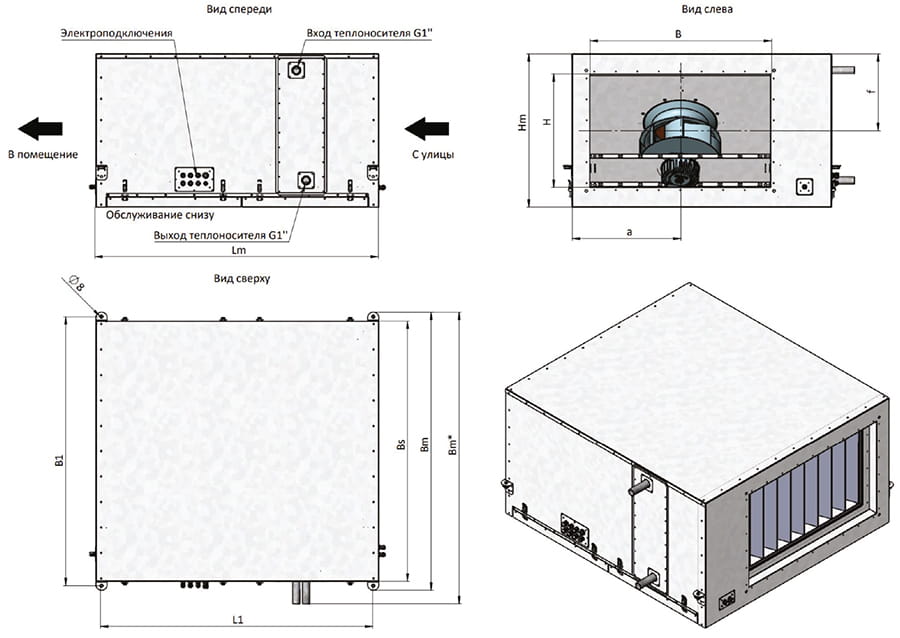

Габаритные размеры установок с прямоугольным присоединительным сечением, мм

RWN-F-EC_габариты прямоуг.jpg

* Bm - размер указан для водяного исполнения.

Типоразмер*

Bs

BxH

L1

B1

f

a

Lm

Bm

Hm

Масса, кг

700(HE), 700(W)

750

400x200

951

790

170

250

1005

890

340

52

1200(W)

750

500x250

951

790

190

300

1005

890

390

59

1200(HE)

800

500x250

951

840

190

300

1005

880

390

59

1300(W), 1900(W)

750

500x300

951

790

220

300

1005

890

440

65

1900(HE)

800

500x300

951

840

220

300

1005

880

440

65

2000(W)

850

600x300

1046

890

280

350

1100

990

550

76

2000(HE)

920

600x300

1046

960

230

350

1100

1000

460

76

2800(W)

850

600x350

1046

890

300

350

1100

990

600

91

2800(HE)

950

600x350

1046

990

255

350

1100

1030

600

91

4000(W), 4500(W)

950

700x400

1196

990

335

400

1250

1090

670

108

4000(HE), 4500(HE)

1020

700x400

1196

1060

280

400

1250

1100

670

108

5000(W), 5400(W)

1150

800x500

1196

1190

340

480

1250

1290

680

130

5400(HE)

1210

800x500

1196

1250

340

480

1250

1290

680

130

7000(W)

1150

1000x500

1550

1190

340

550

1600

1350

680

159

7000(HE)

1400

1000x500

1550

1440

340

570

1600

1480

680

159

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.

Технические характеристики установок
Технические характеристики установок с круглым присоединительным сечением

Наименование*

Расход воздуха, м3/ч

Площадь

помещения, м2

Напряжение, В

Вентиляторы

Мощность

нагревателя, кВт

Ток ТЭНа

(на фазу),

А

Уровень шума Lp

(1м), дБ(A)

Мощность, кВт

Ток, А

RWN-F-100(50m)-ЕС-HE1(N) Grey

100

40

1~220

0,09

0,4

1,0

7,9

41,1

RWN-F-100(50m)-ЕС-HE1,9(N) Grey

100

40

1~220

0,09

0,4

1,9

10,5

41,1

RWN-F-150(50m)-ЕС-HE1,5(N) Grey

150

60

1~220

0,09

0,4

1,5

7,9

41,1

RWN-F-200(50m)-ЕС-HE2(N) Grey

200

80

1~220

0,09

0,4

2,0

10,5

41,1

RWN-F-200(50m)-ЕС-HE3,4(N) Grey

200

80

1~220

0,09

0,4

3,4

21,0

41,1

RWN-F-250(50m)-ЕС-HE2(N) Grey

250

100

1~220

0,18

1,0

2,0

10,5

39,8

RWN-F-300(50m)-ЕС-HE3,8(N) Grey

300

120

1~220

0,18

1,0

3,8

21,0

39,8

RWN-F-400(50m)-ЕС-HE4,5(N) Grey

400

160

3~380

0,18

1,0

4,5

10,5

39,8

RWN-F-400(50m)-ЕС-HE7(N) Grey

400

160

3~380

0,18

1,0

7

15,8

39,8

RWN-F-400(50m)-ЕС-W(N) Grey

500

200

1~220

0,18

1,0

-

-

39,8

RWN-F-500(50m)-ЕС-W(N) Grey

500

200

1~220

0,18

1,0

-

-

39,8

RWN-F-350(50m)-ЕС-HE4,5(N) Grey

400

160

3~380

0,18

1,0

4,5

10,5

39,8

RWN-F-500(50m)-ЕС-HE6(N) Grey

500

200

3~380

0,18

1,0

6,0

15,8

39,8

RWN-F-500(50m)-ЕС-HE7,6(N) Grey

500

200

3~380

0,18

1,0

7,6

15,8

39,8

RWN-F-550(50m)-ЕС-W(N) Grey

600

240

1~220

0,18

1,0

-

-

39,8

RWN-F-600(50m)-ЕС-W(N) Grey

600

240

1~220

0,18

1,0

-

-

39,8

RWN-F-600(50m)-ЕС-HE7,5(N) Grey

600

240

3~380

0,23

1,1

7,5

15,8

43,0

RWN-F-800(50m)-ЕС-HE9(N) Grey

800

320

3~380

0,23

1,1

9,0

21,0

43,0

RWN-F-800(50m)-ЕС-HE11(N) Grey

800

320

3~380

0,23

1,1

11,0

21,0

43,0

RWN-F-800(50m)-ЕС-HE15(N) Grey

800

320

3~380

0,23

1,1

15

31,5

43,0

RWN-F-800(50m)-ЕС-W(N) Grey

850

340

1~220

0,23

1,1

-

-

43,0

RWN-F-850(50m)-ЕС-W(N) Grey

850

340

1~220

0,23

1,1

-

-

43,0

RWN-F-850(50m)-ЕС-HE11(N) Grey

800

320

3~380

0,49

2,1

11,0

21,0

42,5

RWN-F-1000(50m)-ЕС-HE15(N) Grey

1 000

400

3~380

0,49

2,1

15,0

31,5

42,5

RWN-F-1000(50m)-ЕС-HE21(N) Grey

1 000

400

3~380

0,49

2,1

21,0

42,0

42,5

RWN-F-900(50m)-ЕС-W(N) Grey

900

360

1~220

0,49

2,1

-

-

42,5

RWN-F-1500(50m)-ЕС-W(N) Grey

1 500

400

1~220

0,49

2,1

-

-

42,5

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.
** По запросу возможно изменение мощности электрического нагревателя.
*** По запросу возможна модификация моделей с электрическим нагревателем N=4,5 кВт с 220 В.

Технические характеристики установок с прямоугольным присоединительным сечением

Наименование*

Расход воздуха, м3/ч

Площадь

помещения, м2

Напряжение, В

Вентиляторы

Мощность

нагревателя, кВт

Ток ТЭНа

(на фазу),

А

Уровень шума Lp

(1м), дБ(A)

Мощность, кВт

Ток, А

RWN-F-700(50m)-ЕС-HE11-rest(N) Grey

700

280

3~380

0,18

1

11

21

39,8

RWN-F-700(50m)-ЕС-HE16-rest(N) Grey

700

280

3~380

0,18

1

16

32

39,8

RWN-F-700(50m)-ЕС-HE18-rest(N) Grey

700

280

3~380

0,18

1

18

37

39,8

RWN-F-700(50m)-ЕС-W-rest(N) Grey

700

280

1~220

0,18

1

-

-

39,8

RWN-F-1200(50m)-ЕС-HE15-rest(N) Grey

1 200

480

3~380

0,23

1,1

15

32

43,0

RWN-F-1200(50m)-ЕС-HE23-rest(N) Grey

1 200

480

3~380

0,23

1,1

23

42

43,0

RWN-F-1200(50m)-ЕС-HE31-rest(N) Grey

1 200

480

3~380

0,23

1,1

31

63

43,0

RWN-F-1200(50m)-ЕС-W-rest(N) Grey

1 200

480

1~220

0,23

1,1

-

-

43,0

RWN-F-1300(50m)-ЕС-W-rest(N) Grey

1 300

520

1~220

0,23

1,1

-

-

43,0

RWN-F-1900(50m)-ЕС-HE22-rest(N) Grey

1 900

760

3~380

0,49

2,1

22

42

42,5

RWN-F-1900(50m)-ЕС-HE29-rest(N) Grey

1 900

760

3~380

0,49

2,1

29

63

42,5

RWN-F-1900(50m)-ЕС-HE36-rest(N) Grey

1 900

760

3~380

0,49

2,1

36

74

42,5

RWN-F-1900(50m)-ЕС-W-rest(N) Grey

1 900

760

1~220

0,49

2,1

-

-

42,5

RWN-F-2000(50m)-ЕС-HE23-rest(N) Grey

2 000

800

3~380

0,59

2,1

23

42

42,5

RWN-F-2000(50m)-ЕС-HE31-rest(N) Grey

2 000

800

3~380

0,59

2,1

31

63

42,5

RWN-F-2000(50m)-ЕС-HE39-rest(N) Grey

2 000

800

3~380

0,59

2,1

39

74

42,5

RWN-F-2000(50m)-ЕС-HE47-rest(N) Grey

2 000

800

3~380

0,59

2,1

47

84

42,5

RWN-F-2000(50m)-ЕС-W-rest(N) Grey

2 000

800

1~220

0,59

2,1

-

-

42,5

RWN-F-2800(50m)-ЕС-HE38-rest(N) Grey

2 800

1 120

3~380

0,7

3,1

38

74

45,8

RWN-F-2800(50m)-ЕС-HE45-rest(N) Grey

2 800

1 120

3~380

0,7

3,1

45

84

45,8

RWN-F-2800(50m)-ЕС-HE60-rest(N) Grey

2 800

1 120

3~380

0,7

3,1

60

116

45,8

RWN-F-2800(50m)-ЕС-W-rest(N) Grey

2 800

1 120

1~220

0,7

3,1

-

-

45,8

RWN-F-4000(50m)-ЕС-HE47-rest(N) Grey

4 000

1 600

3~380

1,1

1,6

47

84

46,7

RWN-F-4000(50m)-ЕС-HE70-rest(N) Grey

4 000

1 600

3~380

1,1

1,6

70

126

46,7

RWN-F-4000(50m)-ЕС-HE78-rest(N) Grey

4 000

1 600

3~380

1,1

1,6

78

147

46,7

RWN-F-4000(50m)-ЕС-HE93-rest(N) Grey

4 000

1 600

3~380

1,1

1,6

93

168

46,7

RWN-F-4000(50m)-ЕС-W-rest(N) Grey

4 000

1 600

3~380

1,1

1,6

-

-

46,7

RWN-F-4500(50m)-ЕС-HE47-rest(N) Grey

4 500

1 800

3~380

1,4

6,2

47

84

48,8

RWN-F-4500(50m)-ЕС-HE70-rest(N) Grey

4 500

1 800

3~380

1,4

6,2

70

126

48,8

RWN-F-4500(50m)-ЕС-HE78-rest(N) Grey

4 500

1 800

3~380

1,4

6,2

78

147

48,8

RWN-F-4500(50m)-ЕС-HE93-rest(N) Grey

4 500

1 800

3~380

1,4

6,2

93

168

48,8

RWN-F-4500(50m)-ЕС-W-rest(N) Grey

4 500

1 800

1~220

1,4

6,2

-

-

48,8

RWN-F-5000(50m)-ЕС-W-rest(N) Grey

5 000

2 000

3~380

1,1

1,6

-

-

46,7

RWN-F-5400(50m)-ЕС-HE55-rest(N) Grey

5 400

2 160

3~380

1,4

6,2

55

105

48,8

RWN-F-5400(50m)-ЕС-HE78-rest(N) Grey

5 400

2 160

3~380

1,4

6,2

78

147

48,8

RWN-F-5400(50m)-ЕС-HE94-rest(N) Grey

5 400

2 160

3~380

1,4

6,2

94

168

48,8

RWN-F-5400(50m)-ЕС-HE110-rest(N) Grey

5 400

2 160

3~380

1,4

6,2

110

200

48,8

RWN-F-5400(50m)-ЕС-W-rest(N) Grey

5 400

2 160

1~220

1,4

6,2

-

-

48,8

RWN-F-7000(50m)-ЕС(B500)-HE65-rest(N) Grey

7 000

2 800

3~380

4,3

7,8

65

116

53,1

RWN-F-7000(50m)-ЕС(B500)-HE97-rest(N) Grey

7 000

2 800

3~380

4,3

7,8

97

168

53,1

RWN-F-7000(50m)-ЕС(B500)-HE129-rest(N) Grey

7 000

2 800

3~380

4,3

7,8

129

231

53,1

RWN-F-7000(50m)-ЕС(B500)-W-rest(N) Grey

7 000

2 800

3~380

4,3

7,8

-

-

53,1

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.
** По запросу возможно изменение мощности электрического нагревателя.

Аэродинамические характеристики установок
Аэродинамические характеристики установок с круглым присоединительным сечением

RWN-F-ЕС_аэродинамика круг.jpg

Аэродинамические характеристики установок с прямоугольным присоединительным сечением

RWN-F-ЕС_аэродинамика прямоуг.jpg



Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство Приточная установка RWN-F Grey.pdf
14,98 МБ Скачать
Вы можете заполнить небольшую анкету, чтобы наши менеджеры смогли более качественно обработать ваш запрос. Или скачать бланк, заполнить его вручную, а затем прикрепить. Наш менеджер свяжется с вами после отправки.
Скачать и заполнить бланк
Остались вопросы? Напишите нам!
Задать вопрос
Представитель (Ф.И.О)*
Название организации
Телефон*
Электронная почта*
Наименование объекта
Адрес объекта
Комментарии
    С этим товаром покупают

    Всю необходимую информацию также можно получить по телефону «горячей линии»

    + 7 800 200 93 96

    или по телефону

    +7 800 505 08 67 получить консультацию
    Сайт использует файлы cookie, которые позволяют узнавать вас и получать информацию о вашем пользовательском опыте.
    Хорошо
    Telegram
    ВКонтакте
    Дзен
    КАТАЛОГ ПРОДУКЦИИ
    ПРОЕКТИРОВЩИКАМ
    О КОМПАНИИ
    ЗАГРУЗКИ
    +7 800 200-93-96
    Многоканальный
    +7 800 505-08-67
    Интернет-магазин
    +7 (3532) 50 99 20
    Офис продаж
    © 2026 ООО «РОВЕН-Регионы»
    Сделано в
