Компенсатор СОМ-КАНАЛ 400х400-Ц
Компенсаторы СОМ-КАНАЛ - это компенсатор линейных тепловых расширений сетей воздуховодов дымоудаления, который предназначен для компенсирования линейных удлиннений воздуховодов систем дымоудаления под действием температуры перемещаемой среды от -60 до +600°С и давлении 2500Па, с сохранением герметичности канала.
Необходим к применению согласно п. 6.13 СП 7.13130.2013. Предел огнестойкости – EI120.

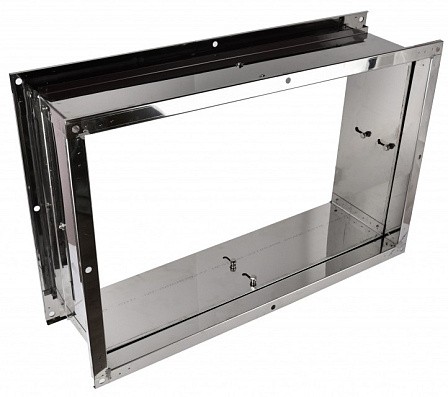

Компенсатор имеет стальную коробчатую конструкцию из двух металлических корпусов, соединённых телескопически. Зазор между сопрягаемыми поверхностями этих корпусов заполнен экспандирующим материалом. Может изготавливаться только прямоугольного сечения.
Компенсаторы монтируются в систему в любом пространственном положении и не требуют дополнительной подготовки к работе.
Секции воздуховодов соединяются с линейным компенсатором посредством фланцевого соединения.
Конструкция СОМ-КАНАЛ позволяет компенсировать линейное удлинение воздуховодов до 30 мм.
Изготавливается из оцинкованной, нержавеющей или «черной» стали (указывается при заказе). При изготовлении из «черной» стали по умолчанию наносится порошковое покрытие. Живое сечение и потери давления рассчитываются аналогично расчетам для участка воздуховода тех же размеров.
Габаритные и присоединительные размеры, мм
Пример расчета числа необходимых к использованию компенсаторов на сети дымоудаления
Общее температурное удлинение трассы для системы дымоудаления, рассчитанное на температуру перемещаемой среды 600°С определяется по формуле:
Δl=( α x t x L)/100 мм
Где: α – коэффицент линейного расширения 1 м воздуховода при нагреве на 100°С (α=1,2 мм – для стали Ст3 и α=1,5 мм – для стали 9Г2С);
t – температура перемещаемой среды, °С;
L – длина сети воздуховодов, м.
Общее температурное удлинение трассы длинной, например, 30 м можно принять как:
Δl=((1.2…1.5) x 600х30)/100 = 216…270 мм
Полученная величина удлинения неминуемо приведёт к отрыву креплений огнестойкого воздуховода, разрешению его отдельных участков и сминанию внутрь с потерей «живого» сечения и пр. Крепление воздуховодов к несущим поверхностям здания выполняется жёстким и не позволяет демпфировать более чем на 10-20 мм.
Таким образом, для стандартного межэтажного расстояния 3.5-4.5 (жилые-офисные здания) предельный шаг у установки линейных компенсаторов должен составлять не реже одного на два этажа. Суммарный ход на удлинение жёсткого (без линейной компенсации) участка трассы составит по расчёту от 34 до 81 мм, дальнейшее удлинение этого жёсткого участка приведёт к нарушению герметичности воздуховода.
